113型機械密封
簡介 Profile

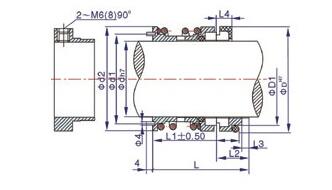

113 Model mechanical sea
單端面/非平衡型/固定旋向
Single seal / Unbalanced / Dependent on direction of rotation
113系列密封適用于一般腐蝕性的化工泵、污水泵、工業泵等。動環
采用叉銷或緊定螺釘兩種形式，傳動可靠，軸向尺寸較短，安裝方便,通用互
換性強，尤適宜于粘性的介質中。
EM113 seal series is mainly used in
chemical pumps, sewage pumps, industrial pumps, ect.for normal
corrosivemedium. Its rotating seal uses pin or holding screw to
achieve veliable drive. lts axial size is small and has a
highinterchangeability. It is suitable for viscous medium.
運行參數 Operating limits
材料組合Combination of materials

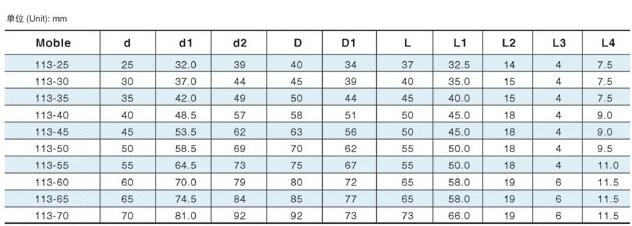

規格:20~65mm
Specification: 20~65mm
密封端面:石墨、碳化硅、碳化鎢、氧化鋁
壓力:1.2Mpa
Pressure:1.2Mpa
輔助密封:丁睛膠、氟橡膠、乙丙膠、PTFE
溫度:-20℃~180cTemperature:-20C-180℃
金屬構件:304或316L不銹鋼
線速度:15msLinear speed:二15m/s
Sealing face: Graphite,Silicon carbide,Tungsten carbide, Alurminum oxide
軸向竄動量: 土0.5mm
Axial movement: 主0.5mm
secondery seaing:Acrylonitrile rubber, Fluonine
rubber, Ethylene propylenerubber.PTFE
Motal component:304 or 316L
ssainiless steell
機械密封
機械密封是一種旋轉機械的軸封裝置。比如離心泵、離心機、反應釜和壓縮機等設備。由于傳動軸貫穿在設備內外，這樣，軸與設備之間存在一個圓周間隙，設備中的介質通過該間隙向外泄漏，如果設備內壓力低于大氣壓，則空氣向設備內泄漏，因此必須有一個阻止泄漏的軸封裝置。
組成：
主要部件
動環、靜環、冷卻裝置和壓緊彈簧（視具體設備而定）。
輔助密封件
密封圈（有O形、X形、U型、楔形、矩形柔性石墨、PTFE包覆橡膠O圈等）。
分類
分為單端面、雙端面；平衡型、非平衡型；任意旋向、固定旋向。
泵用機械密封：
組成：主要有以下四類部件。a.主要密封件：動環和靜環。b.輔助密封件：密封圈。c.壓緊件：彈簧、推環。d.傳動件：彈箕座及鍵或固定螺釘
1、對重要泵產品的機械密封,要增加保護措施,提高密封質量,減少密封質量事故。
2、在泵產品的設計過程中要充分考慮到泵其它零部件以及現場其它設備對機械密封的使用效果的影響,為機械密封創造一個良好的外部條件。
3、增加對機械密封輔助系統的重要作用的認識,盡可能配備完善的機械密封輔助系統,以提高密封效果。 泵用機械密封屬于精密、結構較為復雜的機械基礎元件之一，是泵類機械的關鍵部件。其密封性能和使用壽命取決于許多因素，如選型、機器的精度、正確的安裝使用等。
