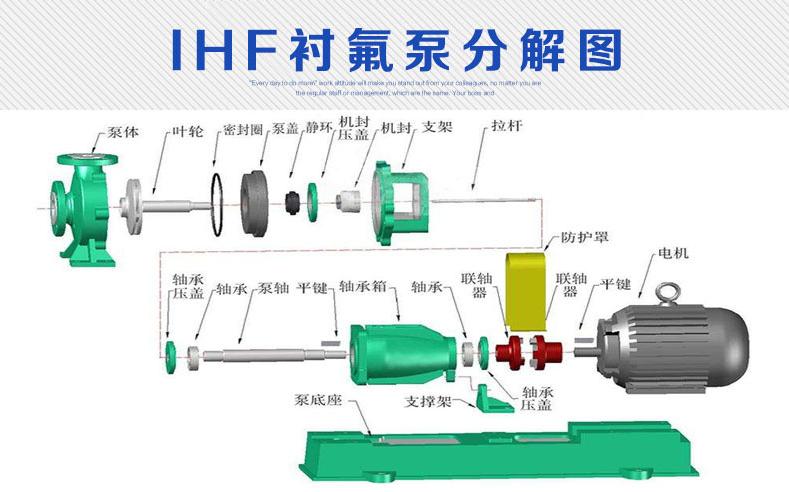

IHF氟塑料化工泵結構圖

概述：

IHF泵為單級單吸式氟塑料合金化工離心泵，是按國標設計并結合非金屬泵的加工工藝設計生產的。該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度范圍寬，輸送介質溫度為-85℃~200℃等優點。該泵廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。

結構特點：

IHF型氟塑料離心泵的泵體采用金屬外殼內襯聚全氟乙丙烯（F46）、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99.9%氧化鋁陶瓷或碳化硅，動環采用四氟填充材料或碳化硅。其特點是該泵結構先進合理，耐腐蝕強，密封性能嚴密可靠，工作穩定，噪聲低，使用壽命長。

IHF型合金化工離心泵主要用途：

IHF氟塑料化工泵可輸送任何濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的使用。是目前先進的耐腐蝕裝備之一。

IHF型氟塑料合金化工離心泵型號意義：

例：IHF80-65-160A

IH——國際標準化工泵系列代號

F——泵過流件為氟塑料制造

80——進口直徑80mm

65——出口直徑65mm

160——葉輪名義直徑160mm

A——葉輪經第一次切割

泵的拆卸：

泵在裝配前首先檢查零件有無影響裝配的缺陷，并擦洗干凈，方可進行裝配。

1. 將各處的聯接螺栓、毛氈等分別放置在相應的零件上。

2. 將O形密封圈、紙墊、毛氈等分別放置在相應的零件上。

3. 將密封環和填料、填料環、填料壓蓋等依次裝到泵蓋內。

4. 將滾動軸承裝到軸上，然后裝到懸架內，在合上壓蓋，壓緊滾動軸承，并在軸上套上擋水圈。

5. 將軸套裝到軸上，在將泵蓋裝到懸架上，然后再將葉輪、止動墊圈、葉輪螺母等裝上并擰緊；最后將上述組件裝到泵體內，并擰緊泵體、泵蓋上的聯接螺栓。

6. 對于帶底座的泵，則要清洗泵體的支撐面，水泵腳板和電機腳板的平面，并把水泵和電機安放在底座上去，先調節泵軸水平，找平后，適當擰緊螺母，以防走動，然后裝上電機，在水平欠妥的腳上墊上墊板。要保證泵軸和電機軸的同心度和兩聯軸器之間的間隙。

注意：在上述裝配過程中，一些小件如平鍵、擋水圈、軸套內O形密封圈等容易遺漏或裝錯順序，需特別注意。

泵的拆卸順序基本上可按裝配順序的反向進行。

拆卸時注意以下事項：

1. 在必要的配合處做好相應標記，以利于下次裝配。

2. 準備一些箱子，裝拆卸下來的零件，以防散失或磕碰劃傷，每處拆下來的緊固件分開放好。

3. 準備好稀釋過的防銹油，以便涂于零件的加工表面。

4. 下列零件不能重復使用，需要準備備件：O形密封圈、紙墊、銹環的緊固件、彈簧墊圈、填料。
